Roulements à billes à gorge profonde ouverte

Quelle est la différence structurelle entre les roulements rigides à billes ouverts et les roulements étanches ?

Introduction aux roulements à billes à gorge profonde
Les roulements à billes à gorge profonde font partie des roulements les plus utilisés en raison de leur structure simple, de leur polyvalence et de leur capacité à supporter des charges radiales et axiales. Leur taille est standardisée, ce qui les rend faciles à intégrer dans différents systèmes mécaniques. Cependant, en fonction de l'application et des conditions environnementales, les roulements à billes à gorge profonde peuvent être classés en type ouvert et type étanche. La principale distinction entre ces deux systèmes réside dans leur conception structurelle, en particulier si des dispositifs d'étanchéité de protection sont inclus.

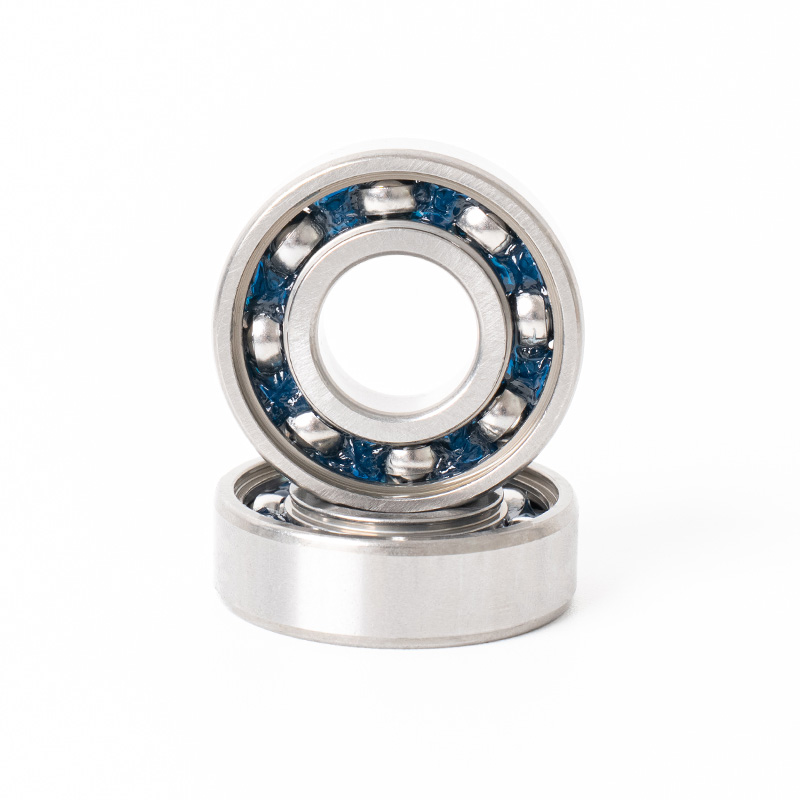

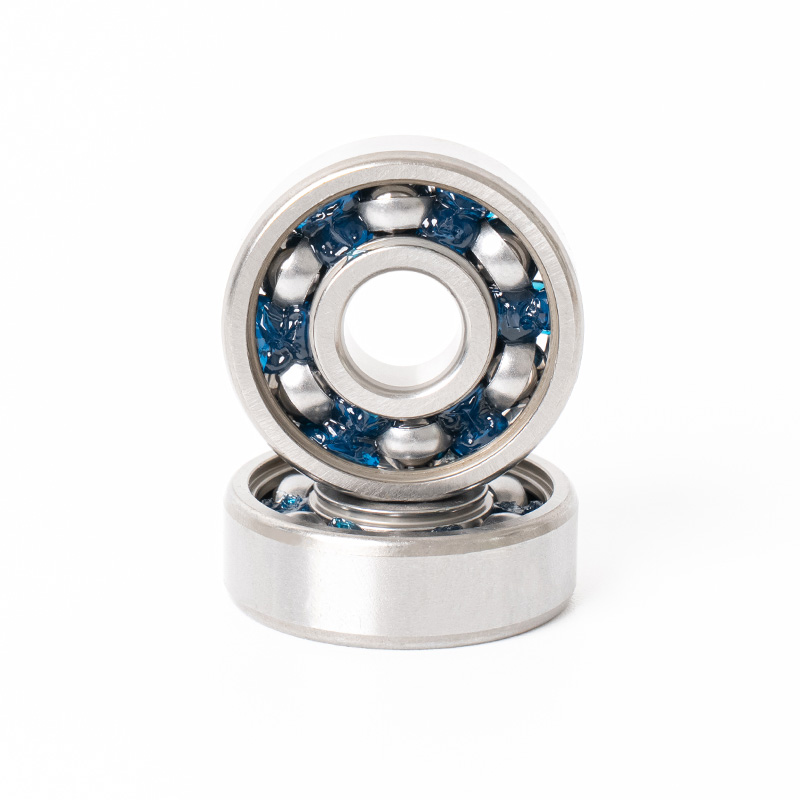

Caractéristiques structurelles des roulements à billes à gorge profonde ouverte
Roulements rigides à billes ouverts ne comportent aucun dispositif d'étanchéité entre les bagues intérieure et extérieure. Les éléments roulants et la cage sont dans un état exposé, ce qui permet d'ajouter ou de remplacer facilement des lubrifiants. Cette caractéristique structurelle les rend adaptés aux applications où l'environnement est propre, les conditions de lubrification sont bien maintenues et où un entretien fréquent est requis. L'absence de joints contribue également à réduire la friction, ce qui rend les roulements ouverts idéaux pour un fonctionnement à grande vitesse. Cependant, ils sont plus vulnérables à la poussière, à l’humidité et à d’autres contaminants.

Caractéristiques structurelles des roulements à billes à gorge profonde scellés
En revanche, les roulements rigides à billes étanches sont équipés de dispositifs d'étanchéité, généralement des joints en caoutchouc ou des protections métalliques, sur un ou deux côtés du roulement. Ces joints sont conçus pour maintenir les lubrifiants à l'intérieur du roulement tout en empêchant l'intrusion de poussière, de saleté et d'autres contaminants. Les structures d'étanchéité contribuent également à réduire le besoin d'entretien fréquent puisque le roulement retient la lubrification plus longtemps. Cependant, en raison de l'étanchéité supplémentaire, les roulements étanches ont généralement des niveaux de friction plus élevés que les roulements ouverts, ce qui peut légèrement limiter leur vitesse de fonctionnement maximale.

Analyse structurelle comparative
La différence structurelle la plus fondamentale entre les types ouverts et scellés réside dans l'intégration ou non d'un élément d'étanchéité. Le composant d’étanchéité influence les méthodes de lubrification, la fréquence de maintenance et la résistance aux conditions extérieures. Le tableau suivant résume la comparaison structurelle :

Impact de la structure sur les performances
Les différences structurelles entre les roulements ouverts et scellés affectent directement leurs performances. Les roulements ouverts, avec leur faible frottement, sont bien adaptés aux applications à grande vitesse où une lubrification constante peut être assurée. Les roulements étanches, avec leurs éléments de protection, sont plus stables dans les environnements poussiéreux ou humides et nécessitent un entretien moins fréquent. Ces différences permettent aux ingénieurs de sélectionner le type approprié en fonction des conditions de travail des machines.

Applications des roulements à billes à gorge profonde ouverte
Les roulements ouverts sont couramment utilisés dans des applications telles que les moteurs à grande vitesse, les instruments de précision et les environnements où des conditions de fonctionnement propres sont maintenues. Leur structure permet un accès direct à la lubrification, ce qui les rend adaptés aux systèmes dotés de dispositifs de lubrification centralisés. Les industries telles que les machines textiles, les machines-outils et les micromoteurs bénéficient souvent de conceptions ouvertes lorsque des cycles de lubrification fréquents sont possibles.

Applications des roulements à billes à gorge profonde scellés
Les roulements étanches sont préférés dans les environnements où la contamination est un problème, comme dans les appareils électroménagers, les composants automobiles et les machines agricoles. Puisque leur structure empêche la poussière et l’humidité de pénétrer, ils sont particulièrement utiles dans les équipements fonctionnant en extérieur ou dans des conditions industrielles. Leur lubrification autonome les rend également idéales pour les machines où l'accès à la maintenance est limité.

Cas de NINGBO YIFENG BEARING CO., LTD.
NINGBO YIFENG ROULEMENT CO., LTD. est un fabricant professionnel engagé dans le développement et la production de roulements à billes miniatures de petite et moyenne taille. Avec plus de 200 employés et une capacité de production annuelle de 25 millions d'ensembles, l'entreprise fournit des roulements largement utilisés dans les micromoteurs, les appareils électroménagers, les équipements de communication, les dispositifs médicaux, les machines textiles et les systèmes de transport. Leurs lignes de production automatisées avancées, soutenues par un contrôle pas à pas par micro-ordinateur, leur permettent de produire des roulements de type ouvert et étanche qui répondent à diverses exigences d'application. En intégrant une forte force technique à des équipements de test de précision, l'entreprise garantit que ses produits maintiennent la stabilité dans différentes conditions de fonctionnement.

Directives de sélection structurelle
Le choix entre des roulements ouverts ou étanches dépend souvent de facteurs tels que la vitesse de fonctionnement, la propreté de l'environnement et l'accessibilité à la maintenance. Les ingénieurs prennent généralement en compte les éléments suivants lors de la sélection :

Considérations à long terme
En fonctionnement à long terme, les roulements ouverts peuvent nécessiter une surveillance et un entretien plus constants pour éviter une usure prématurée due à une contamination. D'un autre côté, les roulements étanches, bien que nécessitant moins d'entretien, peuvent éventuellement subir une dégradation du lubrifiant qui ne peut être réapprovisionnée sans démonter le roulement. Par conséquent, le choix structurel doit être équilibré avec la durée de vie attendue et l’environnement opérationnel des machines.

Avantages et limites de chaque structure
Les différences structurelles présentent des avantages et des limites distincts. Les roulements ouverts sont avantageux pour les systèmes à grande vitesse et faciles à entretenir, mais sont limités par leur vulnérabilité à la contamination. Les roulements étanches sont avantageux en termes de durabilité dans les environnements difficiles, mais leurs performances à haute vitesse sont limitées en raison de la friction d'étanchéité. Comprendre ces compromis est essentiel pour concevoir des équipements fiables.
