FR
Dans le monde de la construction mécanique et des machines tournantes, peu de composants sont aussi fondamentaux et aussi largement utilisés que roulements à billes à gouge prdeonde . Ces héros méconnus du mouvement font partie intégrante d’innombrables appareils, des simples appareils électroménagers aux systèmes aérospatiaux complexes. Connus pour leur simplicité, leur polyvalence et leur efficacité, roulements à billes à gorge prdeonde sont le tapez le plus courant de roulement à éléments roulants , une classe de composants mécaniques conçus pour réduire les frottements et supporter les charges.

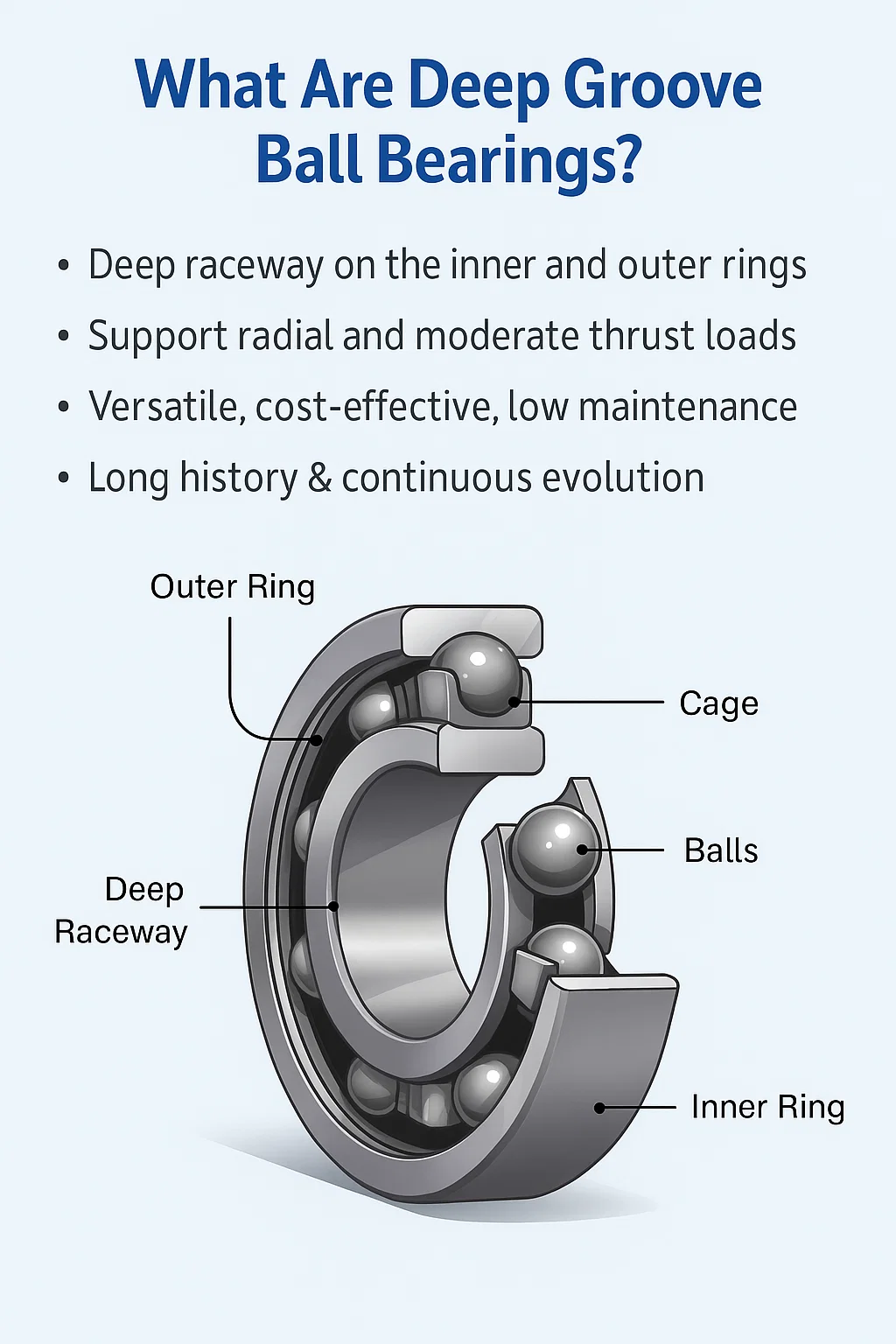

Un roulement à billes à gorge profonde est un tapez de roulement qui comporte un chemin de roulement profond et ininterrompu sur les anneaux intérieurs et extérieurs. Ce chemin de roulement présente un rayon légèrement supérieur à celui des billes, ce qui permet roulement gérer les deux charge radiale (la force perpendiculaire à l'arbre) et modérée charge de poussée or charge axiale (la force parallèle à l'arbre). Les composants de base comprennent une bague intérieure, une bague extérieure, un ensemble de précision roulements à billes , et une cage pour maintenir les balles correctement espacées et guidées. Cette conception garantit une rotation douce et efficace, minimisant la friction et la perte d'énergie.
L'utilisation généralisée de roulements à billes à gorge prdeonde témoigne de leurs caractéristiques et avantages exceptionnels.
P...olyvalence : Leur conception unique de chemin de roulement leur permet de prendre en charge efficacement les deux charge radiale et un degré important de charge de poussée , ce qui les rend adaptés à une vaste gamme de roulement applications .
Capacité haute vitesse : Unvec un faible coefficient de frottement, ces roulements sont idéales pour un fonctionnement à grete vitesse.
Rentabilité : Ils sont parmi les plus fabriqués roulement types , ce qui se traduit par un niveau élevé de stetardisation et un coût inférieur par rapport à d'autres spécialités roulements .
Faible entretien : Beaucoup roulements à billes à gouge prdeonde sont disponibles en versions scellées ou blindées, pré-lubrifiées à vie, nécessitant peu ou pas de roulement maintenance .
Fonctionnement silencieux : Leur conception précise garantit une rotation fluide, ce qui entraîne de faibles niveaux de bruit et de vibrations.
Le concept d’utilisation d’éléments roulants pour réduire la friction remonte à plusieurs siècles, avec les premières conceptions esquissées par Léonard de Vinci. Cependant, le moderne roulement à billes comme nous le savons, il a commencé à prendre forme pendant la révolution industrielle, à mesure que le besoin de machines plus efficaces augmentait. Le roulement à billes à gorge profonde la conception a été lancée à la fin du 19e et au début du 20e siècle, avec des innovations clés axées sur la géométrie des chemins de roulement et la précision de fabrication. Unu fil du temps, les progrès dans roulement materials , lubrification , et les techniques de fabrication ont permis des capacités de charge plus élevées, des vitesses accrues et une durée de vie prolongée, ce qui en fait les composants robustes et fiables qu'ils sont aujourd'hui. Cette évolution a solidifié leur position en tant que composant indispensable dans presque toutes les industries.
Alors que tout roulements à billes à gorge prdeonde partagent une conception fondamentale, ils sont fabriqués dans diverses configurations pour répondre aux demetes spécifiques de différents roulement applications . Comprendre ces distincts roulement types est crucial pour sélectionner le bon composant pour une tâche particulière. Les principales distinctions résident dans le nombre de rangées de billes et dans le tapez d'étanchéité ou de blindage utilisé.
C'est le plus largement utilisé et reconnaissable roulement à billes tapez . Comme leur nom l'indique, ils comportent une seule rangée de roulements à billes entre les anneaux intérieur et extérieur. Une seule rangée roulements sont très polyvalents, capables de gérer des charge radiale et, en raison de leurs rainures profondes, un charge de poussée dans les deux sens. Leur conception robuste et simple les rend adaptés à une vaste gamme d'utilisations, des moteurs électriques et composants automobiles aux outils électriques et appareils électroménagers. Leur faible friction et leurs capacités à grande vitesse en font un excellent choix pour la majorité des candidatures à usage général. roulement applications .
Pour candidatures qui exigent une plus grande capacité de charge et une plus grande rigidité qu'une seule rangée roulement peut fournir, la double rangée roulement à billes à gorge profonde est la solution idéale. Essentiellement deux rangées simples roulements combiné en une seule unité, ce tapez comporte deux rangées parallèles de balles. La conception à double rangée augmente considérablement la roulement's capacité de charge radiale et axiale. La base de support plus large offre également une plus grande stabilité et rigidité, ce qui les rend particulièrement efficaces dans les scénarios où un arbre doit être fermement maintenu en place. Bien que plus grands et plus spécialisés, ils constituent un excellent choix pour les machines lourdes, les équipements agricoles et les pompes industrielles où les performances sous des charges élevées sont une priorité.
Miniatures roulements à billes sommes un spécialiste tapez of roulement à billes à gorge profonde définis par leurs très petites dimensions, avec un diamètre extérieur inférieur à 30 mm. Malgré leur petite taille, ils sont conçus pour la même hauteur spécifications comme leurs homologues plus grands. Ces roulements sont des composants essentiels dans les instruments et équipements de précision où l'espace est extrêmement limité. Commun candidatures comprennent les fraises dentaires, la robotique, les instruments médicaux, les ventilateurs d’ordinateur et d’autres appareils mécaniques à petite échelle. Leur conception donne la priorité à un faible frottement et à un fonctionnement fluide, ce qui en fait un élément essentiel des systèmes miniatures, rapides et précis.
La protection des composants internes et du lubrification est primordial pour la longévité et les performances de tout roulement . Roulements rigides à billes sont disponibles en trois configurations de protection principales :
Roulements ouverts : Cette base tapez n'a ni sceaux ni boucliers. Les composants internes sont exposés, ce qui est bénéfique pour candidatures où le roulement est régulièrement lubrifié avec de l'huile ou de la graisse provenant d'une source externe ou fonctionne dans un environnement propre. Ils offrent le frottement le plus faible et sont capables des vitesses les plus élevées.
Roulements blindés : Désignés par un "Z" (pour un bouclier) ou un "ZZ" (pour deux boucliers), ces roulements comportent des boucliers métalliques sans contact enfoncés dans la bague extérieure. Ces boucliers empêchent les grosses particules de pénétrer dans le roulement tout en permettant à un peu de lubrifiant de s'échapper et en offrant une limite de vitesse légèrement plus élevée que les roulements scellés. Ils conviennent aux environnements avec une contamination minimale.
Roulements scellés : Désignés par un « RS » (pour un joint en caoutchouc) ou « 2RS » (pour deux joints en caoutchouc), ces roulements avoir un joint à lèvre en caoutchouc flexible qui entre en contact avec la bague intérieure. Cette conception offre une protection supérieure contre les contaminants solides et l’humidité. Ils sont pré-lubrifiés avec de la graisse à vie et constituent un choix populaire pour roulement applications dans des environnements poussiéreux ou humides. Le compromis est une friction légèrement accrue, ce qui entraîne une limite de vitesse inférieure par rapport aux modèles ouverts ou blindés. roulements .
Comprendre ces différents roulement types et leurs caractéristiques spécifiques est la première étape pour assurer le succès mise en place et une durée de vie longue et fiable.
La polyvalence et la fiabilité de roulements à billes à gorge prdeonde en font une pierre angulaire dans pratiquement toutes les industries qui dépendent des machines tournantes. Des équipements industriels lourds aux produits de consommation courante, ces composants essentiels sont conçus pour fonctionner dans une grande variété d’environnements. Voici quelques-uns des plus importants roulement applications où leurs caractéristiques uniques sont exploitées pour des performances optimales.
Le secteur automobile est un grand consommateur de roulements à billes à gorge prdeonde . Ils sont indispensables au fonctionnement fluide et efficace des nombreuses pièces rotatives d’un véhicule. Vous pouvez les trouver dans les moyeux de roue, où ils supportent le poids du véhicule et garantissent que la roue tourne librement avec un minimum de friction. Ils sont également cruciaux dans les transmissions et les alternateurs, où ils gèrent des vitesses élevées et les charges combinées. charge radiale and charge de poussée générés pendant le fonctionnement. La durabilité et la longue durée de vie spécifications of roulements à billes sont essentiels pour garantir la fiabilité et la sécurité des véhicules sur des milliers de kilomètres.
Les moteurs électriques, bêtes de somme des usages industriels et domestiques candidatures , compte beaucoup sur roulements à billes à gorge prdeonde pour soutenir l'arbre du rotor. Le roulements permettre à l'arbre de tourner à des vitesses élevées avec une perte d'énergie minimale. Leur faible friction et leur fonctionnement silencieux sont particulièrement importants dans les moteurs électriques, car ils contribuent à l’efficacité globale et à la réduction du bruit d’un moteur. Qu'il s'agisse d'un moteur de ventilateur à petite échelle ou d'un grand moteur industriel pour équipement d'usine, les performances du roulement a un impact direct sur la durée de vie et le rendement du moteur.
Dans les pompes et les compresseurs, roulements à billes à gorge prdeonde sont essentiels pour soutenir les arbres rotatifs qui déplacent les fluides ou compriment les gaz. Ces candidatures impliquent souvent des vitesses élevées et des charge radiale de la turbine ou du piston. Le roulements doit être suffisamment robuste pour résister à ces forces tout en maintenant un alignement précis pour éviter l’usure. Leur fiabilité dans ces conditions exigeantes garantit les performances constantes et efficaces des systèmes de traitement des fluides dans les unités CVC, les processus industriels et les usines de traitement de l'eau.
Le confort de la vie moderne est souvent alimenté par de petits moteurs électriques, qui utilisent tous roulements à billes à gorge prdeonde . Du tambour d'une machine à laver aux mécanismes internes d'un aspirateur, ces roulements permettre la rotation silencieuse et fluide des pièces mobiles. Ôn les retrouve également dans les outils électriques, tels que les perceuses, les scies et les meuleuses, où ils doivent résister aux forces discordantes et aux vitesses de fonctionnement élevées. Le bas entretien exigences de scellé roulements à billes les rendent idéaux pour les produits de consommation où lubrification et l'entretien ne font généralement pas partie de la routine de l'utilisateur.
Dans l’industrie aérospatiale, les enjeux sont incroyablement élevés et la fiabilité de chaque composant est primordiale. Roulements rigides à billes sont utilisés dans des situations critiques candidatures allant des systèmes de commandes de vol et des trains d'atterrissage aux accessoires moteur. Ces roulements sont fabriqués avec une extrême précision spécifications et sont souvent fabriqués à partir de matériaux spécialisés pour fonctionner sous des températures et des pressions extrêmes. Alors que les principes d'une norme roulement appliquer, la qualité et roulement materials utilisés dans l'aérospatiale sont conçus pour une fiabilité absolue, démontrant l'immense confiance placée dans ce composant fondamental.
Les performances et la longévité d'un roulement à billes à gorge profonde sont fondamentalement déterminés par roulement materials utilisé dans sa construction. Alors que la conception de base d'un roulement reste constant, le choix du matériau des anneaux, des billes et de la cage est adapté aux exigences spécifiques du demande , y compris la charge, la vitesse, la température et les facteurs environnementaux.
Pour the vast majority of roulement applications , acier chromé est le matériau standard pour les bagues intérieure et extérieure, ainsi que pour le roulements à billes eux-mêmes. Ce matériau, généralement un acier au chrome à haute teneur en carbone (tel que l'AISI 52100), offre un équilibre exceptionnel entre dureté, résistance à l'usure et résistance à la fatigue. Il est traité thermiquement pour atteindre une dureté Rockwell d'environ 60-64 HRC, ce qui le rend incroyablement durable et capable de résister à des températures élevées. charge radiale and charge de poussée . La fiabilité et la rentabilité de acier chromé en ont fait le choix incontournable pour un usage général roulements à billes à gorge prdeonde dans d'innombrables industries.
Quand un roulement est nécessaire pour fonctionner dans un environnement corrosif, comme dans la transformation des aliments, les équipements médicaux ou maritimes candidatures , acier inoxydable est le matériau préféré. Roulements en acier inoxydable sont fabriqués à partir d'alliages à haute teneur en chrome (comme l'AISI 440C) qui offrent une excellente résistance à l'humidité, aux produits chimiques et à la rouille. Même si ce n'est pas aussi difficile que acier chromé , ce qui peut entraîner une capacité de charge dynamique légèrement inférieure, leur résistance supérieure à la corrosion constitue un avantage essentiel. Cela en fait un élément essentiel pour candidatures où l’assainissement et la résistance aux nettoyants chimiques ne sont pas négociables.
Pour high-performance, specialized roulement applications , matériaux céramiques représentent une avancée technologique significative. Ces roulements comportent généralement des balles fabriquées à partir de matériaux comme le nitrure de silicium ( ) ou Zircone ( ), qui sont souvent associés à des anneaux en acier pour créer un « hybride roulement ". Les avantages de roulements en céramique sont substantiels : ils sont nettement plus légers que l’acier, non magnétiques et résistants à la corrosion. Leur rigidité élevée et leur dilatation thermique plus faible permettent une plus grande précision et la capacité de fonctionner à des vitesses et des températures beaucoup plus élevées avec un minimum de performances. lubrification . Tout en offrant des performances inégalées, le coût élevé de matériaux céramiques signifie qu'ils sont principalement utilisés dans des domaines critiques candidatures tels que l'aérospatiale, les sports automobiles et les machines spécialisées à grande vitesse.
Le roulement's La cage, également connue sous le nom de dispositif de retenue, remplit la fonction cruciale de séparer les billes et de les guider uniformément autour du chemin de roulement. Le matériau de la cage est sélectionné en fonction des exigences de vitesse, de température et de lubrification.
Cages en acier embouti : Le most common tapez , ceux-ci sont estampés à partir de tôle et sont robustes, durables et économiques. Ils conviennent à la plupart des usages généraux roulement applications .
Cages en laiton usiné : Utilisé pour les plus grands roulements ou dans des conditions plus exigeantes, cages en laiton sont plus solides et plus stables à des températures et des vitesses élevées. Ils offrent de meilleures performances dans candidatures avec des pauvres lubrification et sont courants dans les boîtes de vitesses et les pompes industrielles.
Cages en polyamide (nylon) : Moulées à partir d'un polymère renforcé, ces cages sont légères, flexibles et offrent d'excellentes propriétés de faible friction. Ils sont idéaux pour les demandes à grande vitesse et à faible bruit candidatures et résistent à certains produits chimiques. Cependant, ils ont une plage de température limitée et ne conviennent pas aux environnements extrêmement chauds.
Le careful selection of these roulement materials est un élément essentiel du spécifications processus, assurant la roulement est parfaitement adapté à sa fonction et à son environnement prévus.
Choisir le bon roulement à billes à gorge profonde pour une donnée demande nécessite plus que simplement connaître ses dimensions. Une compréhension fondamentale de roulement specifications , en particulier la capacité de charge et les indices de vitesse, sont essentiels pour garantir la fiabilité et la longévité. Ces notations définissent les limites d'un roulement's performance et sont des facteurs critiques dans le processus de sélection.
Chaque roulement est conçu pour prendre en charge un tapez de force ou de charge. Roulements rigides à billes sont particulièrement polyvalents car ils peuvent gérer à la fois charge radiale and charge axiale .
Charge radiale : C'est la force qui agit perpendiculairement à l'arbre. C'est la charge principale que la plupart roulements à billes à gouge prdeonde sont conçus pour supporter, avec leurs chemins de roulement profonds offrant un excellent support à ces forces.
Unxial Load (or Thrust Load): C'est la force qui agit parallèlement à l'arbre. Tandis que certains roulement types sont conçus spécifiquement pour charge de poussée , la géométrie profonde du chemin de roulement de roulements à billes à gouge prdeonde leur permet de gérer modérément charge axiale dans les deux sens. Cette capacité à double usage en fait un choix idéal pour candidatures avec des conditions de chargement combinées.
Les fabricants proposent deux principales charges nominales pour roulements , qui sont vitaux pour roulement applications :
Charge statique nominale ( ) : Le static load rating represents the maximum load a stationary roulement peut résister sans provoquer de déformation permanente des chemins de roulement ou roulements à billes . Le dépassement de cette valeur, même momentané, peut entraîner des indentations et réduire considérablement la roulement's performances futures et durée de vie. Cette notation est cruciale pour candidatures où roulements sont soumis à de lourdes charges pendant le repos, comme une grue supportant un poids important avant de le soulever.
Capacité de charge dynamique ( ) : Le dynamic load rating is the most critical factor for roulements qui fonctionnent par rotation. Elle est définie comme la constante charge radiale qu'un groupe de personnes identiques roulements peuvent supporter un million de tours avant que 90 % d'entre eux ne montrent les premiers signes de fatigue du matériau. Cette notation est utilisée dans le roulement formule de calcul de la durée de vie, , où est la durée de vie nominale en millions de tours, est la charge nominale dynamique, et est la charge dynamique équivalente. Cette relation met en évidence un principe crucial de roulement maintenance : une légère réduction de la charge de fonctionnement peut entraîner une durée considérablement plus longue roulement la vie.
Un roulement's L'indice de vitesse, généralement exprimé en tours par minute (RPM), indique la vitesse maximale à laquelle il peut fonctionner en toute sécurité sans générer de chaleur excessive qui pourrait entraîner un incendie prématuré. roulement failure . La limite de vitesse n'est pas une valeur fixe mais est influencée par plusieurs facteurs :
Lubrification : Le tapez et la méthode de lubrification (graisse ou huile) ont un impact significatif sur la capacité de vitesse. Huile lubrification permet généralement des vitesses plus élevées que la graisse.
Conception des roulements : Uns previously discussed, roulement types avec moins de friction, comme ouvert ou blindé roulements , peuvent gérer des vitesses plus élevées que leurs homologues scellés (2RS) en raison de la traînée réduite des joints de contact.
Charge et température : Des charges plus lourdes et des températures de fonctionnement plus élevées génèrent plus de chaleur, ce qui peut nécessiter une vitesse de fonctionnement plus faible pour éviter des dommages thermiques au roulement et son lubrifiant.
En les considérant attentivement spécifications , les ingénieurs peuvent sélectionner un roulement à billes à gorge profonde qui répond non seulement aux contraintes physiques d'une conception, mais répond également aux exigences de performances exigeantes pour une durée de vie longue et fiable.
Le performance and service life of a roulement à billes à gorge profonde dépendent fortement de l'exactitude mise en place et la manipulation. Même une haute qualité roulement peut souffrir prématurément roulement failure s'il n'est pas monté correctement. Suivre les meilleures pratiques pendant mise en place est tout aussi important que de choisir le bon tapez and spécifications pour votre demande .
Le fundamental rule of roulement installation consiste à appliquer une force uniquement sur l’anneau qui est ajusté à la presse. Appliquer une force sur le mauvais anneau peut transmettre la charge à travers le roulements à billes , provoquant des dommages aux chemins de roulement et une réduction significative du roulement’s la vie. Il existe trois méthodes principales de montage :
Montage mécanique : Pour small to medium-sized roulements , c'est la méthode la plus courante. Il s'agit d'utiliser un manchon de montage et un marteau ou une presse mécanique. Le manchon répartit la force uniformément autour de l'anneau. Si le roulement est monté sur un arbre, la force doit être appliquée sur la bague intérieure. S'il est monté dans un alésage de boîtier, la force doit être appliquée sur la bague extérieure.
Montage hydraulique : Pour larger roulements , une presse hydraulique offre une force contrôlée et uniforme, minimisant les risques de dommages. La pression peut être régulée avec précision, garantissant ainsi la roulement est correctement installé sans surcharger les composants.
Lermal Mounting (Heating): C'est la méthode la plus sûre et la plus recommandée pour roulement installation . En chauffant le roulement (généralement à une température de 80 à 100°C), la bague intérieure se dilate, lui permettant de glisser facilement sur l'arbre. Cette méthode élimine le besoin de tout impact violent, protégeant ainsi le roulement des dommages. Des radiateurs à induction spécialisés ou des bains d’huile contrôlés sont utilisés pour assurer un chauffage uniforme et sûr.
Avoir les bons outils est essentiel pour un déroulement fluide et réussi mise en place . Les outils clés comprennent :
Extracteurs de roulements : Utilisé pour l'élimination sûre et non destructive des anciens roulements .
Kits d'outils de montage : Lese kits contain a set of sleeves and an impact hammer, designed to provide correct force application for different roulement tailles.
Radiateurs à induction ou plaques chauffantes : Pour the thermal mise en place méthode, ces outils offrent un moyen sûr et contrôlé de chauffer le roulement uniformément.
Outils de mesure de précision : Des micromètres et des étriers sont utilisés pour vérifier les dimensions de l'arbre et du boîtier afin de garantir un ajustement et un jeu corrects.
Insouciance pendant mise en place est l'une des principales causes de prématurés roulement failure . Soyez conscient de ces erreurs courantes :
Application de force incorrecte : Le most frequent error is applying impact force to the outer ring when fitting a roulement à un arbre, ou vice versa. Cela peut conduire à un Brinelling (indentations sur le chemin de roulement), ce qui raccourcit considérablement le roulement’s durée de vie et peut conduire à un effet immédiat roulement failure .
Contamination : La saleté, la poussière et d'autres contaminants sont un roulement’s pire ennemi. Même les particules microscopiques peuvent provoquer une usure abrasive et des dommages. Travaillez toujours dans un environnement propre et utilisez des outils propres.
Surchauffe : Chauffage d'un roulement au-dessus de la température recommandée peut altérer de façon permanente la dureté de l'acier, entraînant une perte de résistance et de potentiel. roulement failure .
Utiliser un ajustement inapproprié : Unn mise en place un ajustement trop serré sur l'arbre ou dans le boîtier peut réduire la roulement’s jeu interne, provoquant une précharge et une chaleur excessives. À l’inverse, un ajustement lâche peut entraîner un fluage de l’arbre et une corrosion par contact. Vérifiez toujours spécifications et les tolérances.
Mauvaise lubrification : Tandis que lubrification est son propre sujet, utilisant le mauvais tapez ou la quantité de lubrifiant pendant mise en place peut être une erreur critique. Suivez toujours les recommandations du fabricant.
Bon mise en place est une étape cruciale dans le roulement maintenance cycle de vie. Prendre le temps d'utiliser les bons outils et techniques garantira que votre roulements à billes à gorge prdeonde fonctionnent à leur plein potentiel et offrent une durée de vie longue et fiable.
Unfter proper mise en place , efficace lubrification est le facteur le plus important pour la santé et les performances à long terme d’un roulement à billes à gorge profonde . En fait, un pourcentage important de tous roulement failure est directement imputable à une mauvaise lubrification , que ce soit dû à une erreur tapez de lubrifiant, quantité insuffisante ou contamination. Entretien des roulements est incomplet sans un solide lubrification planifier.
Lubrification remplit plusieurs fonctions critiques qui garantissent un roulement fonctionne de manière efficace et fiable :
Réduit les frottements : Le primary role of lubrification consiste à former un film mince entre les éléments roulants (les billes) et les chemins de roulement. Ce film empêche le contact direct métal sur métal, réduisant ainsi considérablement la friction, la génération de chaleur et l'usure.
Protège de l'usure : En créant une barrière, lubrification empêche la fatigue de la surface et l'usure abrasive causée par de minuscules particules. Il protège également le roulement surfaces contre la corrosion.
Dissipe la chaleur : Uns a roulement fonctionne, il génère de la chaleur. Le lubrifiant aide à évacuer cette chaleur des surfaces critiques, évitant ainsi les dommages thermiques au roulement et prolonger sa durée de vie.
Scelle contre les contaminants : En plus des sceaux ou des boucliers sur le roulement lui-même, le lubrifiant (en particulier la graisse) agit comme une barrière secondaire, empêchant la pénétration de la poussière, de la saleté et de l'humidité qui pourraient autrement causer des dommages importants.
Le choice between grease and oil as a lubricant depends heavily on the roulement's conditions de fonctionnement, spécifications , et demande .
Graisse : La graisse est le lubrifiant le plus courant pour roulements à billes à gouge prdeonde . Il s'agit d'une substance semi-solide obtenue en combinant une huile de base avec un épaississant. Ses principaux avantages sont qu'il reste en place, offrant d'excellentes propriétés d'étanchéité et nécessitant des remplacements moins fréquents. lubrification . Cela en fait un choix idéal pour roulements scellés à vie (2RS, ZZ). Cependant, le barattage de la graisse à des vitesses très élevées peut générer de la chaleur et n'est généralement pas recommandé pour des régimes extrêmement élevés. candidatures .
Huile : Huile lubrification est généralement utilisé dans des candidatures à grande vitesse, haute température ou charge élevée candidatures où a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred tapez pour les systèmes avec un système centralisé lubrification système, où l’huile peut être continuellement fournie et filtrée. Le principal inconvénient est la nécessité de dispositifs d’étanchéité plus complexes pour éviter les fuites.
Un common misconception is that roulements sont sans entretien. Bien que scellé roulements sont conçus pour une durée de vie spécifique, la plupart des autres roulement types nécessitent un réapprovisionnement périodique. lubrification pour reconstituer le lubrifiant et éliminer la vieille graisse contaminée. Déterminer l’intervalle correct est crucial et dépend de :
Conditions de fonctionnement : Un roulement fonctionnant à des vitesses élevées, à des températures élevées ou sous des conditions lourdes charge radiale nécessitera des re- lubrification qu'un dans un système à faible vitesse et faible charge demande .
Environnement : Un hostile environment with moisture, dust, or dirt will necessitate more frequent roulement maintenance pour éliminer les contaminants.
Recommandations du fabricant : Unlways consult the roulement guides techniques du fabricant pour des lubrification intervalles basés sur le roulement type and spécifications .
Il est tout aussi important d’éviter de trop lubrifier. Remplir un roulement une cavité avec trop de graisse peut provoquer une accumulation de pression, entraînant des dommages aux joints et une augmentation de la génération de chaleur due au barattage, ce qui peut finalement conduire à un fonctionnement prématuré. roulement failure . La quantité correcte remplit généralement 30 à 50 % de l'espace libre à l'intérieur du roulement logement.
Un proactive roulement maintenance Ce programme est essentiel pour éviter les temps d'arrêt imprévus et prolonger la durée de vie de votre équipement. Tandis que roulements à billes à gorge prdeonde sont robustes, ils ne sont pas à l’abri de l’usure. Inspection régulière et solide compréhension des points communs roulement failure Les modes peuvent vous aider à identifier et à résoudre les problèmes avant qu’ils n’entraînent des réparations coûteuses.
Les inspections de routine constituent la première ligne de défense contre roulement failure . Les contrôles visuels et sonores peuvent souvent révéler un problème dès le début.
Inspection visuelle : Recherchez des signes de dommages sur le roulement ou les composants environnants. Vérifiez s'il y a des fuites de graisse ou une décoloration, ce qui peut indiquer une surchauffe. La présence de rouille ou de corrosion sur l’arbre ou le boîtier est un signe évident de pénétration d’humidité.
Unudible and Haptic Inspection: Un healthy roulement devrait fonctionner de manière fluide et silencieuse. Une oreille exercée peut détecter des sons inhabituels comme des grincements, des clics ou des cliquetis, qui signalent souvent des dommages internes ou une contamination. Un stéthoscope mécanique peut aider à identifier la source du bruit. De même, une température élevée (par rapport à la température de fonctionnement normale) peut être un signal d'alarme pour des problèmes avec lubrification ou surcharge. Les outils d’analyse vibratoire peuvent également fournir un diagnostic plus précis en identifiant des fréquences de défauts spécifiques.
Pour open roulements à billes à gorge prdeonde qui ne sont pas scellés, un nettoyage et un remplacement périodiques lubrification font partie de la routine roulement maintenance .
Nettoyage : Le roulement doit être soigneusement retiré de son demande et nettoyé avec un solvant de nettoyage ininflammable comme de l'essence minérale ou du kérosène. Le roulement doit être trempé et agité pour déloger la vieille graisse contaminée. Ne faites jamais tourner un roulement avec de l'air comprimé car cela peut le faire tourner à des vitesses extrêmes et endommager les chemins de roulement ou roulements à billes .
Séchage et relubrification : Unfter cleaning, the roulement doit être complètement séché pour éviter la corrosion. Une fois sec, il doit être immédiatement relubrifié avec la quantité correcte et tapez de graisse comme spécifié par le fabricant. Il est important de se rappeler que les appareils scellés ou blindés roulements (ZZ ou 2RS) sont généralement « lubrifiés à vie » et ne sont pas conçus pour être ouverts, nettoyés ou relubrifiés.
Comprendre la cause profonde d'un roulement failure est l'étape la plus cruciale dans dépannage .
Fatigue : Le most common form of roulement failure est une fatigue matérielle, qui se manifeste par un écaillage ou un effritement des chemins de roulement. C'est un signe que le roulement a atteint la fin de sa durée de vie calculée, en raison des millions de cycles de stress qu'il a endurés.
Contamination : Unbrasive particles like dirt, dust, and metal shavings are responsible for a large percentage of premature roulement failure . Ils provoquent de minuscules empreintes sur les chemins de roulement et roulements à billes , entraînant une usure rapide et un bruit de « grincement ».
Mauvaise lubrification : Sur- et sous- lubrification peut provoquer un roulement échouer. Un manque de lubrifiant entraîne un contact métal sur métal et une usure excessive, tandis qu'une trop grande quantité de graisse peut provoquer une accumulation de chaleur et endommager les joints.
Corrosion : Rouille et corrosion sur le roulement les surfaces sont généralement causées par l’eau ou des produits chimiques corrosifs. Cela peut entraîner des piqûres, qui perturbent la surface lisse du chemin de roulement et accélèrent l'usure.
Mauvaise installation : Uns discussed previously, applying force incorrectly during mise en place peut causer des dommages, tels que Brinelling, conduisant à un roulement failure et le bruit.
Voici un guide rapide pour dépannage commun roulement problèmes :
En intégrant ces roulement maintenance pratiques, vous pouvez prolonger considérablement la durée de vie de votre roulements à billes à gorge prdeonde et éviter les pannes mécaniques inattendues.
Choisir le approprié roulement à billes à gorge profonde pour un nouveau design ou un remplacement demande est une étape critique qui synthétise toutes les connaissances couvertes jusqu’à présent. Le bon choix garantira des performances, une fiabilité et une longévité optimales. Incompatibilité spécifications , en revanche, peut conduire à une roulement failure et des temps d'arrêt coûteux. Voici les facteurs clés à considérer dans le processus de sélection.
Le demands of the roulement application doivent être soigneusement analysés pour les faire correspondre aux roulement's capacités.
Charger : Le most fundamental consideration is the force the roulement devra soutenir. Vous devez déterminer à la fois le charge radiale et le charge de poussée que le roulement sera soumis à. La charge dynamique ( ) de la sélection roulement doit être suffisant pour assurer la durée de vie requise sous la charge dynamique équivalente calculée. De même, la charge statique ( ) ne doit pas être dépassé, surtout dans candidatures où a high load is applied while the roulement est stationnaire. C'est là qu'une compréhension détaillée de roulement formule de vie ( ) devient inestimable.
Vitesse : Le maximum operating speed of the shaft must be well within the roulement's Limite de régime. Les vitesses élevées nécessitent roulements à faible friction, comme ouvert ou blindé roulements , et often necessitate a different tapez of lubrification , comme l'huile, qui peut dissiper la chaleur plus efficacement que la graisse. Un roulement forcé de fonctionner au-dessus de sa limite de vitesse surchauffera rapidement, entraînant une dégradation du lubrifiant et une roulement failure .
Température : Le operating temperature of the demande est crucial pour choisir le bon roulement materials et du lubrifiant. Les températures élevées peuvent décomposer la graisse et l'huile et, si elles sont suffisamment extrêmes, peuvent altérer de façon permanente la dureté et la résistance des anneaux et des billes en acier. Pour haute température candidatures , lubrifiants spécialisés et roulement types avec des cages haute température (comme le laiton) ou matériaux céramiques peut être nécessaire.
Une fois les exigences de performance satisfaites, les conditions physiques spécifications doit être abordé.
Taille : Le standard dimensions of a roulement à billes à gorge profonde sont son alésage (diamètre intérieur), son diamètre extérieur et sa largeur. Ces dimensions doivent être précisément adaptées à l'alésage de l'arbre et du boîtier pour garantir un ajustement correct. Un ajustement serré peut créer une précharge qui réduit le jeu interne, tandis qu'un ajustement lâche peut entraîner un fluage de l'arbre et une corrosion de contact.
Jeu interne : Il s'agit du petit jeu ou « relâchement » entre l'anneau intérieur, les billes et l'anneau extérieur. C'est un point critique spécification qui affecte le roulement's performances et vie. Le jeu standard, désigné par C0, convient à la plupart des roulement applications . Cependant, pour des conditions spécifiques, une autorisation différente peut être requise : un roulement avec un jeu C3 a un jeu interne plus important, ce qui est bénéfique pour candidatures avec des vitesses ou des températures élevées où la dilatation thermique est un facteur. A l’inverse, un dégagement C2 est plus serré et peut être utilisé pour candidatures nécessitant une plus grande précision de rotation.
Le precision of a roulement à billes à gorge profonde est défini par son degré de tolérance, qui est normalisé au niveau international.
UnBEC Grades: Aux États-Unis, l'Annular Bearing Engineers' Committee (ABEC) établit des catégories qui définissent la précision dimensionnelle et la tolérance de rotation des roulements . Les notes vont de 1 (la précision la plus basse) à 9 (la précision la plus élevée).
Unpplication-Specific Needs: Un standard ABEC 1 roulement convient à la plupart des applications industrielles générales roulement applications , comme les moteurs électriques ou les pompes. Cependant, pour candidatures qui nécessitent un bruit extrêmement faible et une précision de rotation élevée, comme les broches de machines-outils ou les instruments de précision, des qualités supérieures comme ABEC 3 ou 5 sont utilisées. Il est important de noter qu'une plus grande précision a un coût nettement plus élevé. Elle ne doit donc être spécifiée que lorsque le demande l'exige vraiment.
Le world of roulements est loin d’être statique. À mesure que les industries évoluent et que la demande en matière d’efficacité, de durabilité et de systèmes intelligents augmente, la technologie sous-jacente évolue également. roulements à billes à gorge prdeonde . L'avenir de roulements est façonné par trois tendances clés : les progrès dans roulement materials , l’intégration de technologies intelligentes et un regain d’intérêt pour les solutions durables.
Le quest for higher performance has led to the development of new and improved roulement materials . Tandis que acier chromé reste la norme de l'industrie, la recherche se concentre sur la création d'alliages dotés d'une résistance à la fatigue et à l'usure améliorées pour répondre aux exigences de vitesses et de charges plus élevées, en particulier dans les véhicules électriques (VE). Par ailleurs, l'utilisation de matériaux céramiques comme le nitrure de silicium est de plus en plus répandu, en particulier dans les applications à grande vitesse candidatures comme les transmissions EV et les turbocompresseurs. Ces matériaux sont plus légers, plus rigides et peuvent fonctionner à des températures plus élevées avec moins de lubrification , offrant un avantage significatif en termes de performances. Les chercheurs étudient également l'utilisation de revêtements avancés, tels que le Diamond-Like Carbon (DLC), pour améliorer la durabilité et réduire la friction de l'acier standard. roulements .
L'une des tendances les plus enthousiasmantes est l'intégration de capteurs et d'électronique directement dans roulements , donnant naissance à des « intelligents roulements ". Ces roulements ne sont pas de simples composants mécaniques passifs ; ce sont des dispositifs actifs de collecte de données. Les capteurs intégrés peuvent surveiller les paramètres de fonctionnement cruciaux en temps réel, notamment la température, les vibrations et charge radiale . Ces données en temps réel permettent de s'éloigner des données traditionnelles basées sur le temps. roulement maintenance à un système prédictif beaucoup plus efficace et rentable entretien modèle. En détectant les anomalies et les premiers signes d'usure, smart roulements peut alerter les opérateurs des problèmes potentiels avant une catastrophe roulement failure se produit, maximisant la disponibilité des équipements et minimisant les coûts de réparation. Cette technologie est une pierre angulaire de l’Industrie 4.0, permettant aux machines de prendre conscience d’elles-mêmes et de se connecter à l’Internet des objets (IoT).
Uns industries worldwide commit to reducing their environmental footprint, the roulement l’industrie s’oriente également vers des pratiques plus durables. Les constructeurs développent roulements avec un impact environnemental réduit tout au long de leur cycle de vie. Cela inclut l’utilisation d’acier recyclé et le développement de nouveaux procédés de fabrication plus économes en énergie. En outre, il existe une tendance à développer des lubrifiants écologiques, biodégradables et présentant un profil de toxicité plus faible. Nouveau roulement types sont conçus pour réduire la friction et la consommation d'énergie, contribuant directement à une plus grande efficacité dans le roulement applications ils servent, des éoliennes aux véhicules électriques. Le concept d’économie circulaire gagne également du terrain, certains fabricants proposant des solutions lubrification et des services de reconditionnement pour prolonger la durée de vie de roulements et minimiser les déchets.
Le convergence of material science, digital technology, and sustainability will continue to drive the evolution of roulements à billes à gorge prdeonde , garantissant qu'ils restent au cœur de l'innovation mécanique pour les décennies à venir.
